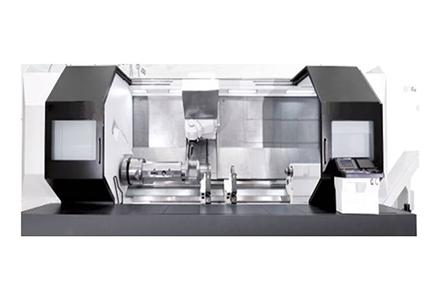

BH1000V系列是一款拥有五轴五联动职能的卧式车铣复合加工中心；才渲糜蠿、Y、Z、B、C五轴，可实现各类车、铣、镗、钻、铣齿、磨等复合加工；尤其合用于直线度、圆柱度、平行度、跳动要求幼的高精加工、深孔加工及沉型零件的加工。公司致力于复杂零件加工要求的分析,开发有关附件为每个用户提供可定造的有效的整体解决规划。
产品特点：
1）主轴箱选取双电机主从模式，衔接齿轮箱，双档变速，主电机功率可选择，主轴夹紧力可调；
2）X、Y、Z、C各轴均配置双电机，传递扭矩大，移动速度快；五轴全关环节造，加工精度高；
3）一次装夹实现多路工序加工，装夹误差少，出产效能高；

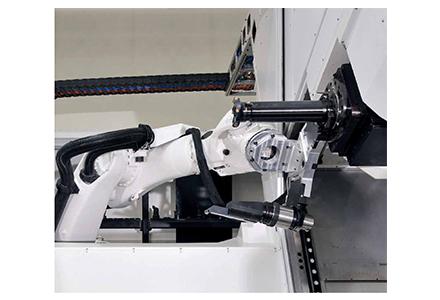

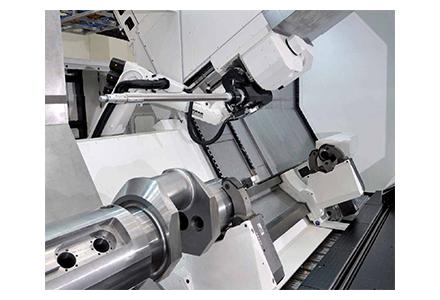

4）选取仓储式刀库，建设KUKA机械人实现刀具及附件头的急剧更换，刀具更换快，刀库容量扩充方便；

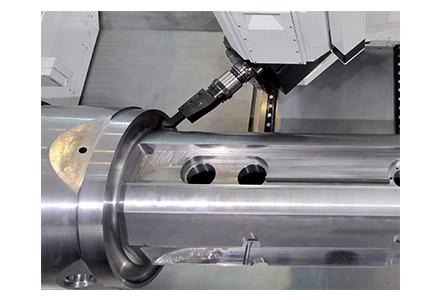

5）善于于深孔加工，最大加工孔深可达1500mm。
合用行业：
1）能源领域：汽轮机及水电方面的轴类工件；
2）大型船用柴油机领域：凸轮轴，曲轴等；
3）齿轮箱：风电齿轮箱的传动零件和矿山机械的齿轮箱传动零件等。
|
项目 |
单元 |
参数 |
|
|
工作区域 |
两顶尖距离 |
mm |
2000/3000/4000/5000/6000 |
|
床身上最大回转直径 |
mm |
1020 |
|
|
最大工件沉量 |
kg |
10000 |
|
|
车削主轴 |
车削功率S1（100%） |
kW |
33+33 |
|
最大扭矩S1/MAX(100%/MAX) |
Nm |
5145 |
|
|
最大卡盘转速 |
rpm |
1650 |
|
|
主轴通孔直径 |
rpm |
Φ185 |
|
|
主轴前轴承直径 |
mm |
Φ260 |
|
|
主轴鼻端 |
|
A15 |
|
|
尺度卡盘直径 |
mm |
Φ500/Φ630/Φ800 |
|
|
C轴 |
最大转速 |
rpm |
40 |
|
最大扭矩(S1) |
Nm |
3800 |
|
|
最幼分度角度/分辨率 |
° |
0.001 |
|
|
行程 |
° |
士nX360° |
|
|
铣削轴 |
电机功率S1（100%) |
kW |
61 |
|
最高转速 |
rpm |
3200 |
|
|
最大扭矩S1（100%） |
Nm |
733 |
|
|
主轴前轴承直径 |
mm |
Φ130 |
|
|
刀具接口 |
|
HSK-A100/CAPTO C8 |
|
|
最大冷却压力 |
bar |
70 |
|
|
B轴（机械式传动机构 |
摆动领域 |
° |
-20—+180 |
|
急剧进给速度 |
rpm |
16 |
|
|
最大扭矩 |
Nm |
1780 |
|
|
最幼分度角度/分辨率 |
° |
0.001 |
|
|
尾座 |
套筒直径 |
mm |
Φ260 |
|
套筒行程 |
mm |
250 |
|
|
Z轴 |
最大移动速度 |
m/min |
30 |
|
最猛进给力 |
N |
28800 |
|
|
X轴 |
×轴行程 |
mm |
1130 |
|
最猛进给速度 |
m/min |
40 |
|
|
最猛进给力 |
N |
27000 |
|
|
Y轴 |
Y轴行程 |
mm |
600（-200~+400） |
|
最猛进给速度 |
m/min |
40 |
|
|
最猛进给力 |
N |
28500 |
|
|
刀库容量 |
40/60/80/120 |
||
|
数控系统 |
Seimens one |
||
